2021知到答案 电工学（电工技术） 最新智慧树满分章节测试答案

第三章 单元测试

1、单选题：
在换路的瞬间，下列各项中(    )不能发生突变。
选项：
A:

电感电压

B:

电感电流

C:

电容电流

D:

电阻电压

答案: 【

电感电流

】

2、单选题：
对换路前没有储能的电感和换路前具有储能的电感元件，在换路后的瞬间，分别可视为 (    )。
选项：
A:

短路，电流源

B:

开路，电压源

C:

短路，电压源

D:

开路，电流源

答案: 【

开路，电流源

】

3、单选题：
在一阶RC电路中，若电容上的初始电压为0V，换路后的稳态值为6V，这种瞬态过程属于(    )响应。
选项：
A:

零输入

B:

零状态

C:

全

D:

不确定

答案: 【

零状态

】

4、单选题：
电路如图所示，换路前电路的状态已经稳定。t = 0时，开关S由a切换到b，换路后电容上电压的初始值uC(0+)为(    )。

选项：
A:

U0

B:

US

C:

U0 – US

D:

US – U0

答案: 【

U0

】

5、单选题：
电路如图所示，换路前电路的状态已经稳定。t = 0时，开关S由a切换到b，换路后电感上电压的初始值uL(0+)为(    )。

选项：
A:

U0

B:

US

C:

U0 – US

D:

US – U0

答案: 【

US – U0

】

6、单选题：

选项：
A:

-5V

B:

3V

C:

8V

D:

-3V

答案: 【

3V

】

7、单选题：
某RC电路换路时，uC(∞) = 12V，uC(0+) = 6V，τ = 0.025s。换路过程中uC的表达式为(    )。

选项：
A:

B:

C:

D:

答案: 【

】

8、单选题：
某RC电路换路时，uC(∞) = 8V，uC(0+) = 12V，τ = 0.002s。换路过程中uC的表达式为(    )。
选项：
A:

B:

C:

D:

答案: 【

】

9、单选题：
电路如图所示，已知R1 = 400Ω，R2 = 400Ω，C = 200μF，US = 15V。换路前电路已稳定，t = 0时开关S闭合。S闭合后uC的初始值和稳态值分别为(    )。
选项：
A:

0V，15V

B:

15V，0V

C:

7.5V，0V

D:

0V，7.5V

答案: 【

0V，15V

】

10、单选题：
电路如图所示，已知R1 = 3Ω，R2 = 2Ω，C = 400μF，IS = 3A。换路前电路已稳定，t = 0时开关S闭合。S闭合后uC的初始值和稳态值分别为(    )。
选项：
A:

9V，0V

B:

0V，9V

C:

6V，0V

D:

0V，6V

答案: 【

0V，6V

】

第四章 单元测试

1、单选题：

选项：
A:

B:

C:

答案: 【

】

2、单选题：
电感性电路中电压与电流的相位关系为(    )。
选项：
A:

电流超前于电压

B:

电压超前于电流

C:

电压与电流相位相同

答案: 【

电压超前于电流

】

3、单选题：

选项：
A:

B:

C:

D:

答案: 【

】

4、单选题：
某感性负载的有功功率是800W，无功功率是600var，则其视在功率为(    )。
选项：
A:

200V∙A

B:

800V∙A

C:

1000V∙A

D:

1400V∙A

答案: 【

1000V∙A

】

5、单选题：

选项：
A:

B:

C:

D:

答案: 【

】

6、单选题：
电路如下图所示，R = XL，已知电流表A2的读数是10A，则电流表A1的读数是(    )。
选项：
A:

5A

B:

7.07A

C:

14.14A

D:

20A

答案: 【

14.14A

】

7、单选题：
某感性负载的有功功率是800W，无功功率是600var，则其功率因数为(    )。
选项：
A:

0.3

B:

0.4

C:

0.6

D:

0.8

答案: 【

0.8

】

8、单选题：

正弦交流电路如下图所示，已知Z₂ = (30 + j40)Ω，X_C = 10Ω，U₂ = 100V，则总电压U的有效值为(    )。
选项：
A:

42.42V

B:

60V

C:

84.84V

D:

120V

答案: 【

84.84V

】

9、单选题：

选项：
A:

0.5

B:

0.6

C:

0.707

D:

0.8

答案: 【

0.8

】

10、单选题：
RL并联交流电路如下图所示，已知R = 30Ω，XL = 40Ω，已知总无功功率为120var，则电路的总视在功率为(    )。

选项：
A:

150V∙A

B:

180V∙A

C:

200V∙A

D:

250V∙A

答案: 【

200V∙A

】

第五章 单元测试

1、单选题：
在三相交流电路中，负载对称的条件是(    )。
选项：
A:

B:

C:

D:

答案: 【

】

2、单选题：
额定相电压为220V的三相对称负载，Y型联结，则电源的线电压应为(    )。
选项：
A:

220V

B:

310V

C:

380V

D:

127V

答案: 【

380V

】

3、单选题：
某三相电路中，各相负载的有功功率分别为P1、P2、P3，则总的有功功率P为(    )。
选项：
A:

B:

C:

答案: 【

】

4、单选题：

选项：
A:

线电压与线电流

B:

线电压与相电流

C:

相电压与线电流

D:

相电压与相电流

答案: 【

相电压与相电流

】

5、单选题：

选项：
A:

B:

C:

D:

答案: 【

】

6、单选题：
某三相对称负载，额定功率为4kW，功率因数为0.6，三角形联结，接于线电压为380V的电源上，则电路中的线电流为(    )。
选项：
A:

3.51A

B:

5.85A

C:

6.08A

D:

10.13A

答案: 【

10.13A

】

7、单选题：
某三相对称负载作Y型联结，接于线电压为380V的三相电源上，每相负载的阻抗为(30 + 40)Ω，则电路中的功率因数为(    )。
选项：
A:

0.6

B:

0.5

C:

0.75

D:

0.8

答案: 【

0.6

】

8、单选题：
某三相对称负载作Y型联结，接于线电压为380V的三相电源上，每相负载的阻抗为(30 + 40)Ω，则电路中的线电流为(    )。
选项：
A:

4.4A

B:

5.4A

C:

6.2A

D:

7.6A

答案: 【

4.4A

】

9、单选题：
在三相负载对称的电路中，每相负载的有功功率和无功功率分别为80W、60var，则三相负载总的视在功率为(    )。
选项：
A:

100V·A

B:

140V·A

C:

300V·A

D:

420V·A

答案: 【

300V·A

】

10、单选题：
某△形联结的纯电容对称负载接于对称三相电源上，已知各相负载的容抗XC = 8Ω，线电流IL = 10A，则三相电路总视在功率S为(    )。
选项：
A:

461.9V·A

B:

800V·A

C:

600V·A

D:

1385.6V·A

答案: 【

800V·A

】

第六章 单元测试

1、单选题：
变压器的变换作用是指电压变换、电流变换和(    )变换。

选项：
A:

电阻

B:

频率

C:

功率

D:

阻抗

答案: 【

阻抗

】

2、单选题：
变压器如下图所示，电压比是k，其阻抗变换的关系为(    )。
选项：
A:

B:

C:

D:

答案: 【

】

3、单选题：
变压器二次绕组的额定电压U2N是指一次绕组接额定电压，二次绕组空载时的端电压；变压器二次绕组的额定电压U2N是指一次绕组接额定电压，二次绕组接额定负载时的端电压。这两种说法中，(    )。
选项：
A:

前一种说法正确

B:

后一种说法正确

C:

两种说法都不正确

D:

两种说法都正确

答案: 【

前一种说法正确

】

4、单选题：
某变压器的容量为12kV·A，额定电压为3300/220V，一次绕组的匝数为4800匝，则二次绕组的匝数为(    )匝。
选项：
A:

300匝

B:

310匝

C:

320匝

D:

330匝

答案: 【

320匝

】

5、单选题：
某变压器的容量为10kV·A，额定电压为3300/220V，一次绕组的匝数为6000匝，则二次绕组的额定电流为(    )。
选项：
A:

3.03A

B:

1.67A

C:

51.75A

D:

45.45A

答案: 【

45.45A

】

6、单选题：
内电阻为100Ω的信号源通过变压器接4Ω的负载，为实现阻抗匹配，需要将负载电阻变换为100Ω，需要变压器的电压比k为(    )。
选项：
A:

1/25

B:

1/5

C:

5

D:

25

答案: 【

5

】

7、单选题：
某三相变压器的容量为100kV·A，额定电压为10000/380V，二次绕组的额定电流为(    )。
选项：
A:

152A

B:

156A

C:

160A

D:

164A

答案: 【

152A

】

8、单选题：
某单相变压器容量为18kV·A，额定电压为3300/220V，电压调整率忽略不计。白炽灯的额定电压为220V，功率为40W，功率因数为1。日光灯的额定电压为220V，功率为40W，功率因数为0.54。该变压器能接入的白炽灯数或日光灯数分别为(    )。
选项：
A:

480只，265只

B:

470只，254只

C:

450只，243只

D:

440只，236只

答案: 【

450只，243只

】

9、单选题：
某变压器一次绕组接到220V的交流电源上，二次绕组的输出电压为36V，二次绕组的匝数为162匝，负载电阻为15Ω。则一次绕组匝数和电流分别为(    )。
选项：
A:

0.33A

B:

0.35A

C:

0.37A

D:

0.39A

答案: 【

0.39A

】

10、单选题：
某三相变压器的容量为360kV·A，额定电压为3300/380V，一次绕组的额定电流为(    )。
选项：
A:

52.5A

B:

56.0A

C:

59.5A

D:

63.0A

答案: 【

63.0A

】

第七章 单元测试

1、单选题：
电源频率为50Hz，四个磁极的三相异步电动机，其同步转速为(    ) r/min。
选项：
A:

3000

B:

750

C:

1500

D:

1000

答案: 【

1500

】

2、单选题：
三相异步电动机旋转磁场的转速决定于(    )。
选项：
A:

电源电压大小

B:

电源频率的高低

C:

磁极对数

D:

电源频率及磁极对数

答案: 【

电源频率及磁极对数

】

3、单选题：
三相异步电动机的额定功率是(    )。
选项：
A:

定子的输入功率

B:

电动机输入的电功率

C:

转子轴上输出的机械功率

答案: 【

转子轴上输出的机械功率

】

4、单选题：
电动机的转矩特性是指(    )的关系特性。
选项：
A:

电磁转矩与转子转速之间的关系，T = f(n)

B:

电磁转矩与转差率之间的关系，T = f(s)

C:

转子转速与电磁转矩之间的关系，n = f(T)

D:

电磁转矩与输出功率之间的关系，T = f(P2)

答案: 【

电磁转矩与转差率之间的关系，T = f(s)

】

5、单选题：
某电动机的额定频率是50Hz，转速为1455r/min，则其转差率为（    ）。
选项：
A:

0.025

B:

0.03

C:

0.035

D:

0.04

答案: 【

0.03

】

6、单选题：
某电动机在△接法下的起动转矩为165 N·m，采用星形–三角形起运时，其起动转矩为（    ）。
选项：
A:

55.0N·m

B:

57.5N·m

C:

60.5N·m

D:

62.5N·m

答案: 【

55.0N·m

】

7、单选题：
某三相异步电动机的额定数据见下表，电动机的cosφ为(    )。
选项：
A:

0.8

B:

0.82

C:

0.84

D:

0.86

答案: 【

0.8

】

8、单选题：
一台三相异步电动机的铭牌数据如下：△接法，PN = 15kW，nN = 1440r/min，UN = 380V，IN = 32A，cosφ = 0.81，f1 = 50Hz，电动机的效率η为(    )。
选项：
A:

0.86

B:

0.88

C:

0.82

D:

0.84

答案: 【

0.88

】

9、单选题：
一台三相异步电动机的铭牌数据如下：△接法，P1 = 15kW，nN = 1440r/min，UN = 380V，η = 0.86，f1 = 50Hz，电动机的额定转矩TN为(    )。
选项：
A:

76.32N·m

B:

82.40N·m

C:

85.55N·m

D:

88.63N·m

答案: 【

85.55N·m

】

10、单选题：
某三相异步电动机的额定数据见下表，电动机的最大转矩TM为(    )。
选项：
A:

1200.5N·m

B:

1250.6N·m

C:

1300.2N·m

D:

1356.5N·m

答案: 【

1300.2N·m

】

第八章 单元测试

1、单选题：
在电动机的继电接触器控制电路中，热继电器的作用是实现(    )。
选项：
A:

短路保护

B:

过载保护

C:

零电压保护

D:

三相电源缺相保护

答案: 【

过载保护

】

2、单选题：
在电动机的继电接触器控制电路中，零电压保护的作用是(    )。
选项：
A:

防止电源电压降低烧坏电动机

B:

防止停电后再恢复供电时电动机自行起动

C:

实现短路保护

D:

实现过电压保护

答案: 【

防止停电后再恢复供电时电动机自行起动

】

3、单选题：
在电动机的正、反转控制电路中，电气联锁(互锁)的功能是(    )。
选项：
A:

实现正、反转的自动切换

B:

阻止正、反转的自动切换

C:

防止两个交流接触器的线圈同时通电，以避免主电路被短路

答案: 【

防止两个交流接触器的线圈同时通电，以避免主电路被短路

】

4、单选题：
在继电接触器控制系统中，常用来接通和断开电动机主电路的器件是(    )。
选项：
A:

组合开关

B:

中间继电器

C:

热继电器

D:

交流接触器

答案: 【

交流接触器

】

5、单选题：
某电动机采用下图所示的接法接线，其采用的接线方式为(    )联结。
选项：
A:

星形

B:

三角形

C:

错误接法

答案: 【

三角形

】

6、单选题：
在下图所示的电路中，具有短路保护作用的元件是(    )。
选项：
A:

元件Q

B:

元件FR

C:

元件KM

D:

元件SB1

答案: 【

元件Q

】

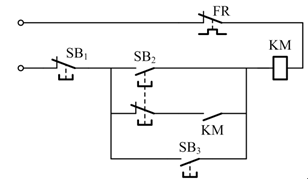

7、单选题：
某电动机的控制电路如下图所示，实现长动起动控制和点动起动控制的按钮分别是(    )。

选项：
A:

SB2，SB1

B:

SB1，SB2

C:

SB2，SB3

D:

SB3，SB2

答案: 【

SB3，SB2

】

8、单选题：
某电动机的正反转控制电路如下图所示，正确的说法是(    )。

选项：
A:

SB2和SB1的接法错误

B:

KM2-1错误，KM1-1正确

C:

KM1-2错误，KM2-2正确

答案: 【

KM1-2错误，KM2-2正确

】

9、单选题：
某电动机的控制电路如下图所示，正确的说法是(    )。

选项：
A:

能起动，不能停车

B:

造成电源短路

C:

通电就运行，不能停车

D:

只能点动

答案: 【

能起动，不能停车

】

10、单选题：
某电动机的控制电路如下图所示，正确的说法是(    )。

选项：
A:

能起动，不能停车

B:

造成电源短路

C:

通电就运行，不能停车

D:

只能点动

答案: 【

只能点动

】

第九章 单元测试

1、单选题：
为保障实验操作的安全性，需遵循的原则是( )。
选项：
A:先断电，再接线
B:先串联，再并联
C: 先主电路，再控制电路
D:勇于创新
答案: 【先断电，再接线】

2、单选题：
用于产生正弦信号的设备是（ ）。
选项：
A:万用表
B:示波器
C:信号发生器
D:直流稳压电源
答案: 【信号发生器】

3、单选题：
叠加定理不可用于含有哪种元件的电路（ ）。
选项：
A:电阻
B:电容
C:电感
D:二极管
答案: 【二极管】

4、单选题：
日光灯电路中，通过并联电容提高功率因数后，总有功功率会（ ）。
选项：
A:增大
B:减小
C:不变
D:不确定
答案: 【不变】

5、单选题：
用于调节三相输出电压的设备是（ ）。
选项：
A:降压器
B:调压器
C:变压器
D:稳压器
答案: 【调压器】

6、单选题：
交流接触器不包含以下哪个部分（ ）。
选项：
A:线圈
B:主触点
C:辅助触点
D:双金属片
答案: 【双金属片】

7、单选题：
通过观察发现单管放大电路输出波形出现饱和失真，为使电路工作在合适的静态工作点，则应（ ）。
选项：
A:调大RB1
B:  调小RB1
C:调大RC
D:调小RC
答案: 【调大RB1】

8、单选题：
整流滤波电路中，万用表应按如下方式使用（ ）。
选项：
A: 用直流电压档测量U2，直流电压档测量U0
B: 用交流电压档测量U2，直流电压档测量U0
C:用直流电压档测量U2，交流电压档测量U0
D: 用交流电压档测量U2，交流电压档测量U0
答案: 【 用交流电压档测量U2，直流电压档测量U0】

9、单选题：
TTL与非门电路多余输入端的处理，以下几种方法不正确的是（ ）。
选项：
A:   悬空
B:接高电平
C:接低电平
D:与有用端接在一起
答案: 【接低电平】

10、单选题：
计数器74LS160同时具有置数和清零功能，一下说法正确的是（ ）。
选项：
A:计数器74LS160具有同步置数和异步清零功能
B:计数器74LS160具有同步置数和同步清零功能
C:计数器74LS160具有异步置数和异步清零功能
D: 计数器74LS160具有异步置数和同步清零功能
答案: 【计数器74LS160具有同步置数和异步清零功能】
