第一章 单元测试
1、判断题：
机械图样中的比例就是用实物比图形的比例尺（ ）
选项：
A:对
B:错
答案: 【错】
2、单选题：
留有装订边的图框，装订边处宽度为（ ）mm。
选项：
A:5
B:25
C:20
D:10
答案: 【25】
3、单选题：
机械样板图应保存为（ ）格式。
选项：
A:.dwf
B:.dwt
C:.dwg
D:.stl
答案: 【.dwt】
4、单选题：
国标规定尺寸标注应放在（ ）图层。
选项：
A:10
B:02
C:09
D:08
答案: 【08】
5、单选题：
中间圆弧与已知的两圆弧外公切时，绘制完成后，需要将多余的弧去掉，应用到的操作是（ ）。
选项：
A:修剪（trim）
B:打断于点（break）
C:删除（delete）
D:打断（break）
答案: 【修剪（trim）】
6、单选题：
带有圆弧连接的平面图形绘制时，作图的顺序应为（ ）
选项：
A:先画连接圆弧，再画已知圆弧，最后中间圆弧。
B:先画中间圆弧，再画已知圆弧，最后连接圆弧。
C:先画已知圆弧，再画中间圆弧，最后连接圆弧。
D:先画已知圆弧，再画连接圆弧，最后中间圆弧。
答案: 【先画已知圆弧，再画中间圆弧，最后连接圆弧。】
7、单选题：
A3图纸的图幅为（ ）
选项：
A:
B:
C:
D:
答案: 【
】
8、单选题：
正六边形的尺寸标注正确的是（ ）。
选项：
A:
B:
C:
D:
答案: 【
】
9、单选题：
下图中右边外公切线属于（ ）线段。
选项：
A:中间线段
B:已知线段
C:既是连接线段又是中间线段
D:连接线段
答案: 【连接线段】
10、多选题：
将圆变成圆弧，可用（ ）编辑命令完成。
选项：
A:修剪
B:打断
C:拉伸
D:延伸
E:分解
答案: 【修剪;打断】
第二章 单元测试
1、单选题：
选择三视图对应的立体（ ）。
选项：
A:
B:
C:
D:
答案: 【
】
2、单选题：
主、俯、左三个视图中有错误的视图是（ ）
选项：
A:左视图和俯视图
B:主视图
C:主视图和左视图
D:俯视图
答案: 【俯视图 】
3、单选题：
已知M点在主视图上的投影，则其在俯视图上的投影为（ ）
选项：
A: m1
B: m2
C: m4
D: m3
答案: 【 m2】
4、单选题：
主、俯、左三个视图中错误的视图是（ ）
选项：
A:
左视图
B:
主视图和左视图
C:
主视图和俯视图
D:
俯视图
答案: 【
俯视图
】
5、单选题：

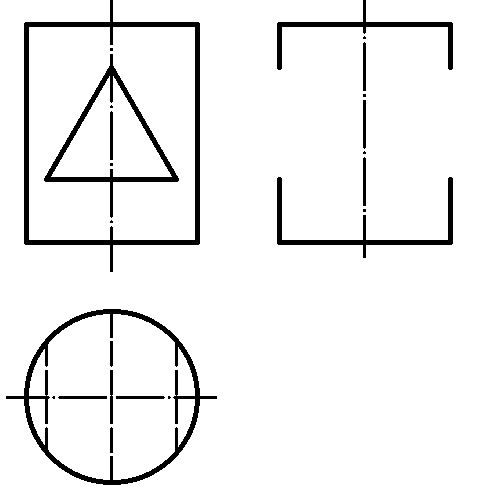

图示的三视图中，主视图应有（ ）相贯线。
选项：
A:3条
B:4条
C:1条
D:2条
答案: 【3条】
6、单选题：
已知三棱锥的三视图和表面点A的正面投影a’，它的水平投影a（ ），侧面投影a”（ ）。
选项：
A:不可见；可见
B:可见；不可见
C:可见；可见
D:不可见；不可见
答案: 【可见；不可见
】
7、单选题：
观察立体所示的左视图，选择相应填写相应的号码。第1题选（ ）
选项：
A:C
B:B
C:F
D:A
E:E
F:D
答案: 【F】
8、单选题：
观察立体所示的左视图，选择相应填写相应的号码。第2题选（ ）。
选项：
A:A
B:C
C:D
D:E
E:B
F:F
答案: 【A】
9、单选题：
观察立体所示的左视图，选择相应填写相应的号码。第3题选（ ）
选项：
A:B
B:C
C:E
D:A
E:F
F:D
答案: 【D】
10、单选题：
观察立体所示的左视图，选择相应填写相应的号码。第4题选（ ）
选项：
A:B
B:D
C:C
D:E
E:F
F:A
答案: 【B】
第三章 单元测试
1、单选题：
主、俯、左三个视图中有错误的视图是（ ）
选项：
A:主视图和俯视图
B:主视图
C:左视图
D:俯视图
答案: 【俯视图】
2、单选题：
下列叙述正确的是（ ）
选项：
A:均正确
B:左视图有错误
C:主视图有错误
D:俯视图有错误
答案: 【均正确】
3、单选题：
表示孔在圆周上均匀分布的缩写词为（ ）
选项：
A:SEQ
B:QSE
C:ECS
D:EQS
答案: 【EQS】
4、单选题：
在下图中，在图(1)的基础上完成图(2)，需要使用什么编辑命令？在图(2)的基础上完成图(3)用什么编辑命令？
选项：
A:
修剪（TRIM）命令、延伸（EXTEND）命令
B:
打断（BREAK）命令、比例（SCALE）命令
C:
延伸（EXTEND）命令、修剪（TRIM）命令
D:
修剪（TRIM）命令、比例（SCALE）命令
答案: 【
延伸（EXTEND）命令、修剪（TRIM）命令
】
5、单选题：
图中标注错误的尺寸个数是（ ）
选项：
A:
1个
B:
2个
C:
3个
D:
4个
答案: 【
3个
】
6、单选题：
下列组合体的三视图中，错误的视图是（ ）
选项：
A:
左视图和俯视图
B:
主视图
C:
左视图
D:
俯视图
答案: 【
左视图
】
7、判断题：
圆柱与圆柱偏交，其相贯线不对称，有虚线存在。（ ）
选项：
A:错
B:对
答案: 【对】
8、判断题：
圆锥体与圆柱体相贯，其相贯线也可以由近似画法求得。（ ）
选项：
A:错
B:对
答案: 【错】
9、判断题：
尺寸主要分为定形尺寸和定位尺寸两大类。
选项：
A:错
B:对
答案: 【对】
10、判断题：
读组合体的三视图主要看主视图，一般主视图就是特征视图。（ ）
选项：
A:对
B:错
答案: 【错】
第四章 单元测试
1、单选题：
关于GB/T 17452规定的三种剖切面的应用范围有四种说法，正确的说法是（ ）
选项：
A:
三种剖切面只适用于绘制剖视图
B:
三种剖切面主要适用于绘制剖视图，其中仅有一种“单一剖切面”不可用于绘制断面图
C:
三种剖切面主要适用于绘制剖视图，其中仅有一种“单一剖切面”也可用于绘制断面图
D:
三种剖切面均可供绘制剖视图和断面图选用
答案: 【
三种剖切面主要适用于绘制剖视图，其中仅有一种“单一剖切面”也可用于绘制断面图
】
2、单选题：
E向视图的投影方向是（ ）
选项：
A:A方向
B:C方向
C:B方向
D:D方向
答案: 【A方向】
3、单选题：
对机件的四种表达方案进行分析比较，其中正确的是（ ）
选项：
A:
（2）和（4）也是可行的方案
B:
（1）和（4）是比较好的方案
C:
（1）是比较好的方案
D:
（1）和（3）是比较好的方案
答案: 【
（1）和（3）是比较好的方案
】
4、单选题：
局部视图、局部剖视图都需要用波浪线封口，根据国标规定，波浪线应该在（ ）图层。
选项：
A:
08
B:
09
C:
02
D:
10
答案: 【
02
】
5、单选题：
用图案填充绘制剖面线时，所用到的图案名称是（ ）
选项：
A:
ANSI31
B:SAND
C:ANSI32
D:SOLID
答案: 【
ANSI31
】
6、判断题：
全剖机件时虚线是需要保留的。（ ）
选项：
A:对
B:错
答案: 【错】
7、判断题：
将机件半剖后，一定要将剖切位置的投影画出来，即用粗实线来作为剖切与不剖切的分界线。（ ）
选项：
A:错
B:对
答案: 【错】
8、判断题：
阶梯剖是全剖和半剖的一种补充剖切方法。（ ）
选项：
A:错
B:对
答案: 【对】
9、判断题：
半剖就是将机件切去一半的剖切方法，绘制时应将图形的左边剖切，右边保持原样不变。（ ）
选项：
A:对
B:错
答案: 【错】
10、判断题：
将第三角画法转为第一角画法，将俯视图移动到主视图的下方即可。（ ）
选项：
A:错
B:对
答案: 【错】
第五章 单元测试
1、单选题：
图样中一般不画出螺尾，此时，图样中标注的螺纹部分长度是指（ ）
选项：
A:
不包括螺尾在内的有效螺纹长度
B:
包括螺尾在内的有效螺纹长度
C:
不包括螺尾在内的完整螺纹长度
D:
包括螺尾在内的螺纹长度
答案: 【
不包括螺尾在内的有效螺纹长度
】
2、单选题：

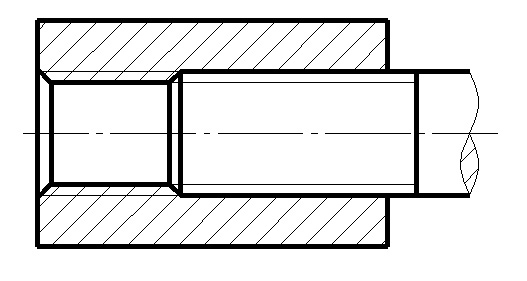

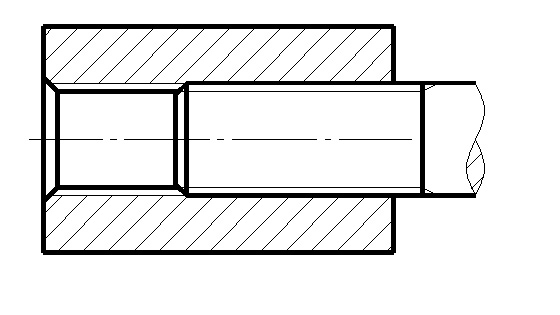

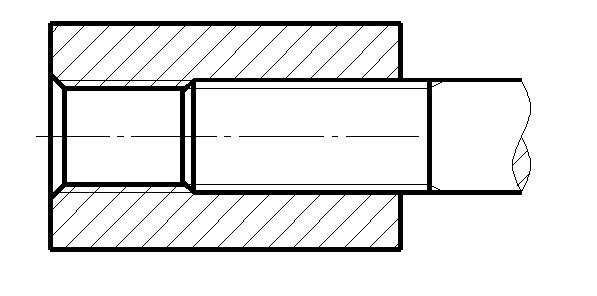

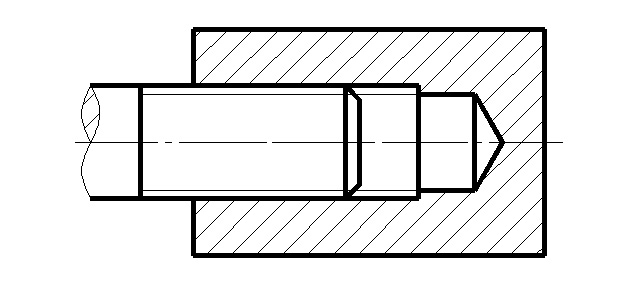

下列内、外螺纹连接画法中正确的是（ ）
选项：
A:
B:
C:
D:
答案: 【
】
3、单选题：
下列关于“对象捕捉”工具条操作不正确的是（ ）
选项：
A:
当操作需要输入一个点时，可以点“对象捕捉”工具条上的按钮，然后再到图形中捕捉特征点。
B:
点“对象捕捉”工具条上的“×”可以关闭工具条。
C:
在执行绘图命令前要先点“对象捕捉”工具条上的按钮。
D:
在“视图”下拉菜单中点“工具栏”可以从打开的对话框中找到“对象捕捉”。
答案: 【
在执行绘图命令前要先点“对象捕捉”工具条上的按钮。
】
4、单选题：
下图中，主、俯、左三个视图中错误的视图是（ ）
选项：
A:
左视图
B:
均有错误
C:
主视图
D:
俯视图
答案: 【
主视图
】
5、单选题：
圆锥销的公称直径指的是（ ）端的直径。
选项：
A:
大
B:
平均
C:
小
D:
中
答案: 【
小
】
6、判断题：
一般平键的装配图中，平键都不画剖面线的，因为平键未剖。（ ）
选项：
A:错
B:对
答案: 【错】
7、判断题：
螺纹的牙型、大径、螺距、线数和导程称为螺纹五要素。（ ）
选项：
A:对
B:错
答案: 【错】
8、判断题：
当齿数一定时，模数越大，分度圆直径越大，承载能力越大。（ ）
选项：
A:对
B:错
答案: 【对】
9、判断题：
两直齿圆锥齿轮啮合，其分度锥角δ1和δ2互为余角。（ ）
选项：
A:错
B:对
答案: 【对】
10、判断题：
常用普通螺纹的牙型为三角形，牙型角为55°。（ ）
选项：
A:错
B:对
答案: 【错】
第六章 单元测试
1、多选题：
一张完整的零件图，就包括（ ）部分。
选项：
A:
一组视图
B:
完整的尺寸和技术要求
C:
标题栏
D:
明细栏
答案: 【
一组视图
;
完整的尺寸和技术要求
;
标题栏
】
2、单选题：

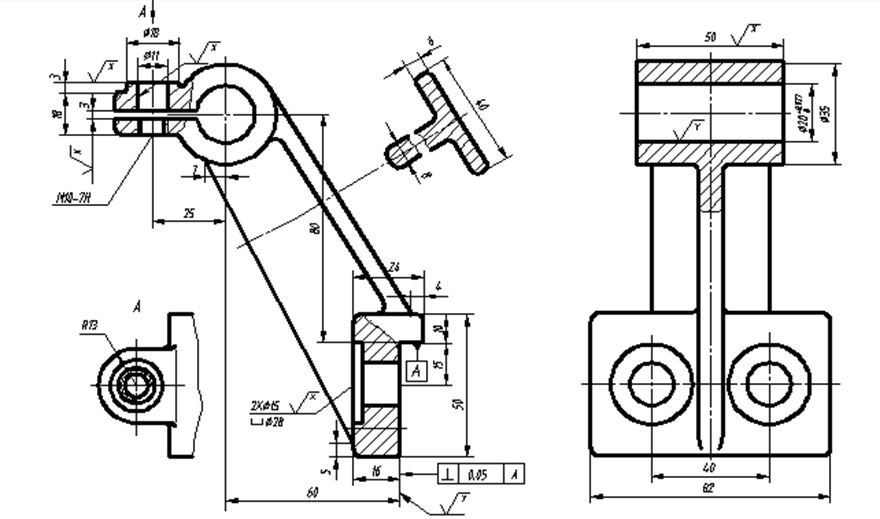

阅读支架的零件图，主视图用了（ ）表达方法。
选项：
A:
局部剖视图
B:
局部视图和移出断面图
C:
局部剖视图、局部视图和移出断面图
D:
局部剖视图和移出断面图
答案: 【
局部剖视图、局部视图和移出断面图
】
3、单选题：
将立体三视图的左视图所漏线补齐，正确的是（ ）
选项：
A:
B:
C:
D:
答案: 【
】
4、单选题：

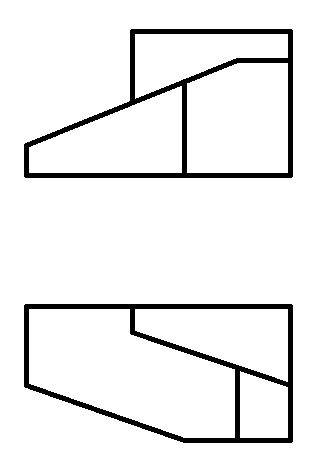

已知立体的主视图和俯视图，正确的左视图是（ ）
选项：
A:
B:
C:
D:
答案: 【
】
5、单选题：
有如下配合尺寸：，下列说法正确的是（ ）
选项：
A:基本尺寸为
B:孔的公差带代号为s6
C:它们是基轴制
D:基本偏差为H
答案: 【基本偏差为H
】
6、单选题：
表面粗糙度Ra的含义为（ ）
选项：
A:
轮廓的十点平均偏差
B:
轮廓的最大高度
C:
轮廓的算术平均偏差
D:
轮廓的微观不平度十点高度
答案: 【
轮廓的算术平均偏差
】
7、单选题：
圆角的设计主要是为了防止（ ）
选项：
A:
操作安全性
B:
避免应力集中
C:
防止刀具折断
D:
便于安装
答案: 【
避免应力集中
】
8、单选题：
在用AutoCAD做上下偏差时，堆叠符号所使用到的键是（ ）
选项：
A:/
B:*
C:.
D:^
答案: 【^】
9、判断题：
过渡线的实质就是截交线或相贯线，因此画成粗实线。（ ）
选项：
A:错
B:对
答案: 【错】
10、判断题：
零件完工后，无论是注公差尺寸还是未注公差尺寸，其实际尺寸均必须位于极限偏差限定的范围内，否则应予拒收。（ ）
选项：
A:错
B:对
答案: 【错】
第七章 单元测试
1、单选题：

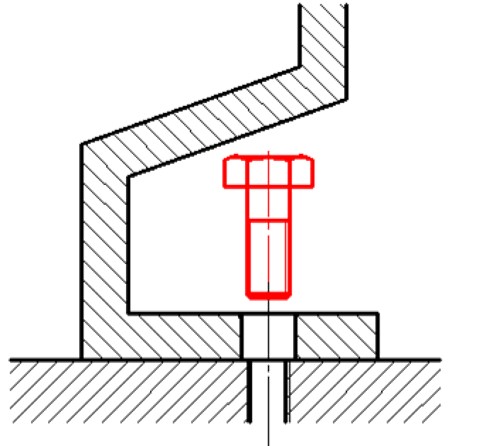

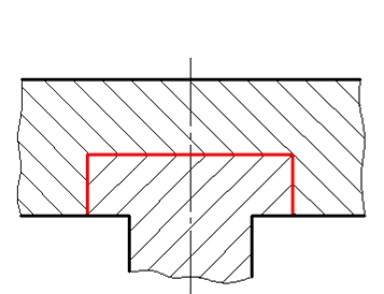

下列装配结构有错误的是（ ）
选项：
A:
B:
C:
D:
答案: 【
】
2、单选题：

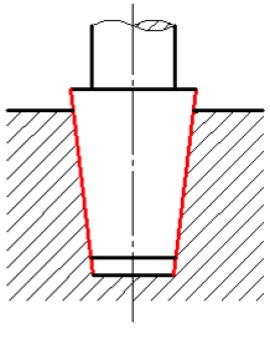

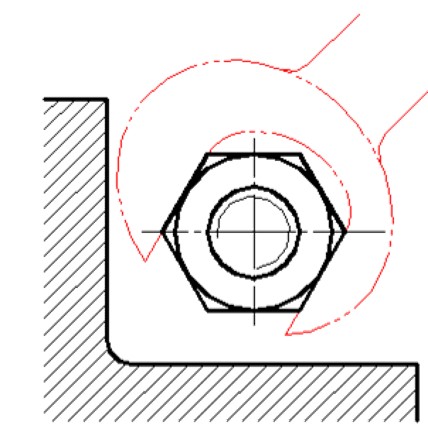

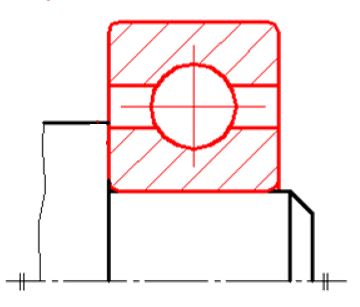

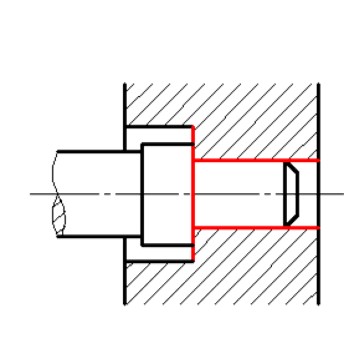

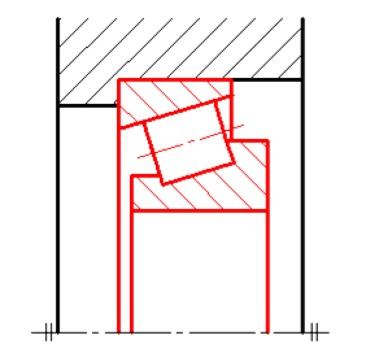

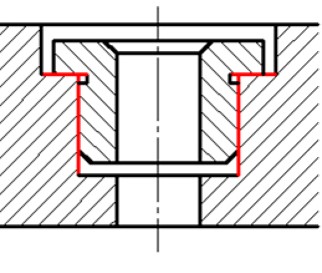

下图中为防止各表面发生干涉，（ ）是错误的。
选项：
A:
B:
C:
D:
答案: 【
】
3、判断题：
装配图中零件的序号应沿水平或垂直方向按顺时针顺次排列，并尽量使序号间隔相等。（ ）
选项：
A:错
B:对
答案: 【错】
4、判断题：
装配图中不需要标注出每个零件的全部尺寸，一般只需标注规格尺寸、装配尺寸和安装尺寸即可。（ ）
选项：
A:对
B:错
答案: 【错】
5、判断题：
装配图中相邻两个或多个零件的剖面线应有所区别，即使剖面线角度相同但间隔不等也可以，无需相互错开。（ ）
选项：
A:对
B:错
答案: 【错】
6、单选题：
装配图中不会出现的画法是（ ）
选项：
A:假想画法
B:拆卸画法
C:表面粗糙度块
D:简化画法
答案: 【表面粗糙度块】
7、单选题：
国标规定，装配图中各零件的序号应放在（ ）图层。
选项：
A:08
B:02
C:09
D:10
答案: 【09】
8、单选题：
装配图中的尺寸表示（ ）尺寸。
选项：
A:
安装
B:
规格
C:
装配
D:
外形
答案: 【
装配
】
9、判断题：
装配图拆画零件图时，标准件的零件图也应绘制。（ ）
选项：
A:错
B:对
答案: 【错】
10、判断题：
由于螺纹紧固件等部件包括几个零件，因此编写序号时不能编写一个序号，一定要注意分别标出。（ ）
选项：
A:对
B:错
答案: 【错】
