第三章 单元测试

1、单选题：
下列投影法中不属于平行投影法的是（      ）
选项：
A:中心投影法
B:正投影法
C:斜投影法
D:None
答案: 【中心投影法】

2、单选题：
当一条直线平行于投影面时，在该投影面上反映（       ）
选项：
A:实形性
B:类似性
C:积聚性
D:None
答案: 【实形性  】

3、单选题：
当一条直线垂直于投影面时，在该投影面上反映（      ）
选项：
A:实形性
B:类似性
C:积聚性
D:None
答案: 【积聚性】

4、单选题：
在三视图中，主视图反映物体的（      ）
选项：
A:长和宽
B:长和高
C:宽和高
D:None
答案: 【长和高   】

5、单选题：
主视图与俯视图（      ）
选项：
A:长对正
B:高平齐
C:宽相等
D:None
答案: 【长对正】

6、单选题：
三视图的投影规律：主、左视图（    ）

选项：
A:长对正
B:高平齐
C:宽相等
D:None
答案: 【高平齐】

7、单选题：
在进行物体的形体分析及表达时，一般采用（   ）个视图。

选项：
A:三
B:四

C:五
D:none
答案: 【三 】

8、单选题：
在机械制图中，我们所看到的视图是通过（        ）得到的

选项：
A:中心投影法
B:正投影法
C:斜投影法
D:None
答案: 【正投影法 】

9、单选题：
当一平面垂直于一个投影面时，可能（      ）于另外两个投影面

选项：
A:平行
B:垂直
C:倾斜
D:None
答案: 【倾斜】

10、单选题：
当一条线平行于一个投影面时，可能（        ）于另外两个投影面

选项：
A:平行
B:垂直
C:倾斜
D:None

答案: 【倾斜】

第四章 单元测试

1、单选题：
按箭头所示方向看立体图，指出那个视图是正确的。
选项：
A:

B:

C:

D:

E:

答案: 【

】

2、单选题：
按箭所示方向看例题图，指出那个视图是正确的。
选项：
A:

B:

C:

D:

E:

答案: 【

】

3、单选题：
按给定的主、俯视图，指出相应的左视图。
选项：
A:

B:

C:

D:

E:

答案: 【

】

4、单选题：
按给定的主、俯视图，指出相应的左视图。
选项：
A:

B:

C:

D:

E:

答案: 【

】

5、单选题：
按给定的主、俯视图，指出相应的左视图。
选项：
A:

B:

C:

D:

E:

答案: 【

】

6、单选题：
下图左侧为一物体的主、俯视图，请从右侧5个图中指出正确的左视图。

选项：
A:

B:

C:

D:

E:

答案: 【

】

7、单选题：
下图左侧为一物体的主、俯视图，充分思考，指出正确的左视图。
选项：
A:

B:

C:

D:

E:

答案: 【

】

8、单选题：
下图中一圆锥体被截切，指出截切后正确的俯视图。

选项：
A:

B:

C:

D:

E:

答案: 【

】

9、单选题：
下图左侧为一物体的主、左视图，指出相应的俯视图。
选项：
A:

B:

C:

D:

E:

答案: 【

】

10、单选题：
下图左侧为一物体的主、俯视图，指出正确的左视图。

选项：
A:

B:

C:

D:

E:

答案: 【

】

第六章 单元测试

1、单选题：
按箭头所示方向看组合体，指出那个视图是正确的。
选项：
A:

B:

C:

D:

E:

答案: 【

】

2、单选题：
按箭头所示方向看组合体，指出那个视图是正确的。
选项：
A:

B:

C:

D:

E:

答案: 【

】

3、单选题：
按箭头所示方向看组合体，指出那个视图是正确的。
选项：
A:

B:

C:

D:

E:

答案: 【

】

4、单选题：
按箭头所示方向看组合体，指出那个视图是正确的。
选项：
A:

B:

C:

D:

E:

答案: 【

】

5、单选题：
按箭头所示方向看组合体，指出那个视图是正确的。
选项：
A:

B:

C:

D:

E:

答案: 【

】

6、单选题：
箭头所示方向看组合体，得到的视图是哪一个？

选项：
A:

B:

C:

D:

E:

答案: 【

】

7、单选题：
箭头所示方向看组合体，得到的视图是哪一个？

选项：
A:

B:

C:

D:

E:

答案: 【

】

8、单选题：
箭头所示方向看组合体，得到的视图是哪一个？

选项：
A:

B:

C:

D:

E:

答案: 【

】

9、单选题：
箭头所示方向看组合体，得到的视图是哪一个？

选项：
A:

B:

C:

D:

E:

答案: 【

】

10、单选题：
下图左侧为一物体的主、俯视图，充分思考，指出正确的左视图。

选项：
A:

B:

C:

D:

E:

答案: 【

】

第八章 单元测试

1、单选题：
物体上互相平行的线段，轴测投影（     ）。
选项：
A:平行
B:垂直
C:无法确定
答案: 【平行】

2、单选题：
正等轴测图的轴间角为（      ）。
选项：
A:120
B:60
C:90
D:None
答案: 【120  】

3、单选题：
正等轴测图中，为了作图方便，轴向伸缩系数一般取（      ）
选项：
A:3

B:2
C:1
D:

8

答案: 【1】

4、单选题：
画正等轴测图的X、Y轴时，为了保证轴间角，一般用（     ）三角板绘制。
选项：
A:30^○
B:45^○
C:90^○
D:None
答案: 【30^○】

5、单选题：
在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（      ）。
选项：
A:0.5
B:1
C:2
D:None
答案: 【1】

6、单选题：
画组合体轴测图时，常用（     ）绘制轴测图。

选项：
A:切割法
B:叠加法
C:综合法
D:切割法、叠加法和综合法
答案: 【切割法、叠加法和综合法】

7、判断题：
将正等轴测图的轴向变形系数取为1，是为了在绘制正等轴测图计算方便，但是我们看到的正等轴测图好像比实物要大一些。

选项：
A:对
B:错
答案: 【对】

8、判断题：
为了在绘制正等轴测图时方便，我们将正等轴测图的轴间角任意确定。
选项：
A:对
B:错
答案: 【错】

9、判断题：
无论绘制哪种轴测图，只要物体中互相平行的棱线，在轴测图中仍具有互相平行的性质。
选项：
A:对
B:错
答案: 【对】

10、判断题：
无论绘制哪种轴测图，只要物体中平行于坐标轴的棱线，在轴测图中仍平行于相应的轴测轴。
选项：
A:对
B:错
答案: 【对】

第十章 单元测试

1、单选题：

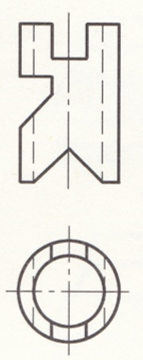

根据已知视图，选择正确的剖视图。
选项：
A:

B:

C:

D:

E:

答案: 【

】

2、单选题：

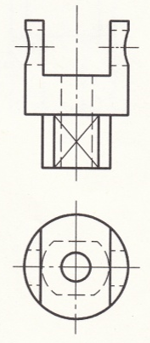

根据已知视图，选择正确的剖视图。
选项：
A:

B:

C:

D:

E:

答案: 【

】

3、单选题：

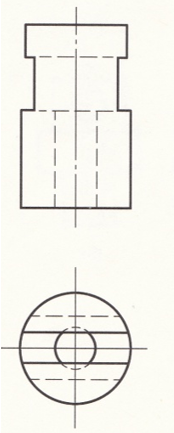

根据已知视图，选择正确的剖视图。
选项：
A:

B:

C:

D:

E:

答案: 【

】

4、单选题：

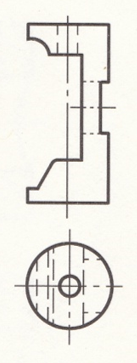

根据已知视图，选择正确的剖视图。
选项：
A:

B:

C:

D:

答案: 【

】

5、单选题：
根据已知视图，选择正确的剖视图。
选项：
A:

B:

C:

D:

E:

答案: 【

】

6、单选题：

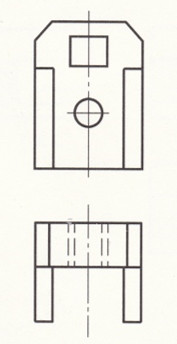

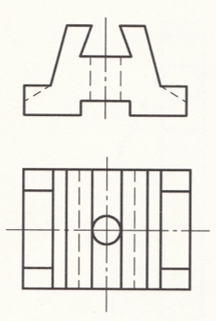

下图左侧为一机件的主、俯视图，充分思考，选择正确的剖视图。

选项：
A:

B:

C:

D:

E:

答案: 【

】

7、单选题：

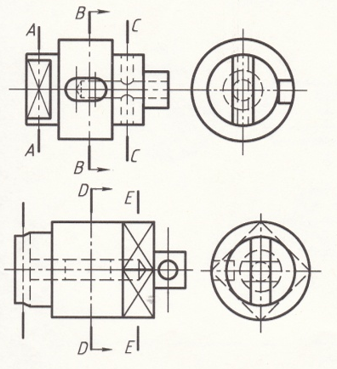

下图左侧为两个机件的主、左视图，判断右侧5个断面图中哪个是错误的？

选项：
A:

B:

C:

D:

E:

答案: 【

】

8、单选题：
下图左侧为回转体零件的主视图，判断右侧哪一个是正确的A-A断面图？

选项：
A:

B:

C:

D:

E:

答案: 【

】

9、多选题：

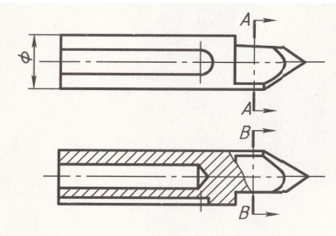

下图左侧为顶尖的主视图和剖视图，指出右侧4个断面图中正确的A-A、B-B断面图。
选项：
A:

B:

C:

D:

答案: 【

;

】

10、单选题：
下图左侧为轴零件的主视图，判断右侧哪一个是正确的断面图？

选项：
A:

B:

C:

D:

E:

答案: 【

】

第十一章 单元测试

1、单选题：
指出下列哪幅图是圆柱头螺钉联接的正确画法。
选项：
A:

B:

C:

D:

E:

答案: 【

】

2、单选题：
指出下列哪幅图是六角头螺栓联接的正确画法。
选项：
A:

B:

C:

D:

E:

答案: 【

】

3、单选题：
指出下列哪幅图表示的是双头螺柱联接的正确画法。

选项：
A:

B:

C:

D:

E:

答案: 【

】

4、单选题：
旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用：
选项：
A:N代替
B:S代替
C:L代替
D:None
答案: 【N代替】

5、单选题：
普通螺纹的牙型为(         )。
选项：
A:三角形
B:梯形
C:锯齿形
D:None
答案: 【三角形 】

6、单选题：

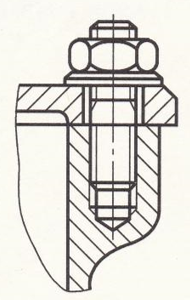

螺纹连接画法中细节特别需要注意，下列说法不正确的是（　　）。

选项：
A:连接件上的通孔直径大于螺纹大径

B:螺母的孔两端上需要开倒角

C:螺栓是不剖的
D:上下板的剖面线方向是平行
答案: 【上下板的剖面线方向是平行】

7、单选题：
受力不大且不常拆卸的场合，一般常用的螺纹连接方法是(    )

选项：
A:螺栓连接
B:双头螺柱连接
C:螺钉连接
D:None
答案: 【螺钉连接】

8、单选题：
标准直齿圆柱齿轮的模数为m，齿顶高的尺寸计算公式为（   ）

选项：
A:ha=mz
B:ha =m
C:ha =1.25m
D:None
答案: 【ha =m】

9、单选题：
M12表示普通螺纹的公称直径为12mm，12为螺纹的(       )。

选项：
A:大径
B:中径
C:小径
D:None
答案: 【大径】

10、单选题：
一对标准直齿圆柱齿轮正确啮合时，它们的（     ）

选项：
A:模数相等
B:压力角相等
C:模数和压力角相等
D:None
答案: 【模数相等】

第十二章 单元测试

1、单选题：
符号上“1”所指的横线是什么意思？
选项：
A:表面必须喷漆
B:表面必须保持原来状态
C:表面必须光滑轧制
D:表面必须由切削加工方法制得
E:表面必须多次加工
答案: 【表面必须由切削加工方法制得】

2、单选题：
下列哪幅图所标注的尺寸是合理的？
选项：
A:

B:

C:

D:

E:

答案: 【

】

3、单选题：
被测的倾斜面对基准平面A的倾斜度公差为0.1mm，下面的标注哪一种是正确的？
选项：
A:

B:

C:

D:

E:

答案: 【

】

4、单选题：
下列哪种说法是错误的？
选项：
A:尺寸95应该加括号
B:左视图中漏画φ15圆孔的虚线
C:叉子两边的厚度不应该再标注出来
D:标注95、65，又标注R30是错误的
E:尺寸φ16允许标注在主视图上
答案: 【标注95、65，又标注R30是错误的】

5、单选题：
对下图所示零件的尺寸标注，哪种说法是正确的？
选项：
A:标注半径R25时，不允许标注“R”。
B:螺纹尺寸必须标注在小径上。
C:半径R35中的数值“35”的方向标注反了。
D:尺寸φ21和φ50标注方法不对。
E:螺纹M64×2LH的标注方法是正确的。
答案: 【螺纹M64×2LH的标注方法是正确的。】

6、单选题：
如图所示，对于零件图中的尺寸标注，下列哪种说法是错误的？

选项：
A:

B:

C:

D:

答案: 【

】

7、单选题：
如下描述，哪一个是零件不能加工的原因？

选项：
A:左边台阶尺寸54、30标注不清楚

B:没给出工件的厚度
C:Φ20孔的位置不清楚
D:工件标注尺寸存在封闭尺寸链
答案: 【工件标注尺寸存在封闭尺寸链】

8、单选题：
仔细识读零件图，对于如下描述，哪种说法是错误的？

选项：
A:圆柱体的直径50的标注是错误的。

B:Φ30H7也可以标注在主视图的圆孔上
C:底平面到圆柱孔中心的距离50标注正确
D:左视图最好选用局部剖视图的表达方法
答案: 【圆柱体的直径50的标注是错误的。
】

9、单选题：
仔细识读零件图，下列哪种说法是错误的？

选项：
A:右侧尺寸“R12”为定形尺寸，标注正确

B:Φ12孔周边画剖面线是正确的
C:“φ40”和“φ26”只可标注在投影为圆的视图上
D:重合剖面的剖面线方向应该和主视图的相同
答案: 【“φ40”和“φ26”只可标注在投影为圆的视图上】

10、单选题：
如图所示零件的尺寸标注，哪种说法是错误的？

选项：
A:螺纹M6必须标注在粗实线圆上

B:Φ5.3的孔标注正确
C:主视图中，Φ10孔的公差代号必须用大写字母“H”
D:该零件尺寸标注没有出现尺寸封闭链
答案: 【螺纹M6必须标注在粗实线圆上
】
