1
加工中心与数控铣床编程的主要区别是（ C ）。
满分： 4分 得分： 4分
A
指令格式
B
宏程序
C
换刀程序
D
指令功能
老师点评：
2
有些零件需要在不同的位置上重复加工同样的轮廓形状,可采用( D )。
满分： 4分 得分： 4分
A
比例缩放加工功能
B
镜像加工功能
C
旋转功能
D
子程序调用
老师点评：
3
用来指定圆弧插补的平面和刀具补偿平面为XY平面的指令（ C ）。
满分： 4分 得分： 4分
A
G19
B
G18
C
G17
D
G16
老师点评：
4
孔加工固定循环指令中（ D ）是为安全进刀切削而规定的一个平面。
满分： 4分 得分： 4分
A
零件表面
B
返回平面
C
孔底平面
D
参考平面
老师点评：
5
对铣削加工中心上的多把刀进行对刀时，可以通过检测棒一次完成多把刀X、Y方向对刀参数的设置，但需要对每把刀分别进行Z方向对刀参数的设置。（ B ）
满分： 4分 得分： 0分
A
正确
B
错误
C
不确定
D
无
老师点评：每把铣刀的刀位点都在轴心线上，因此对XY方向对刀时就不需要分别对每把铣刀进行XY方向上的对刀。
6
SCALE、A SCALE是镜像功能指令。（ B ）
满分： 4分 得分： 0分
A
正确
B
错误
C
不确定
D
无
老师点评：SCALE、ASCALE可编程比例缩放； MIRROR、AMIRROR镜像功能。
7
CYCLE83指令不适合深孔加工。（ B ）
满分： 4分 得分： 4分
A
正确
B
错误
C
不确定
D
无
老师点评：
8
需要多次进给，每次进给一个深度，然后将刀具回退到参考平面的孔加工固定循环指令是CYCLE83。（ A ）
满分： 4分 得分： 4分
A
正确
B
错误
C
不确定
D
无
老师点评：
9
CYCLE81与CYCLE82的区别在于CYCLE82指令使刀具在孔底有暂停动作。（ A ）
满分： 4分 得分： 4分
A
正确
B
错误
C
不确定
D
无
老师点评：
10
用固定循环CYCLE81钻削一个孔，钻头的钻削过程是（ B ）。
满分： 4分 得分： 4分
A
分几次提刀钻削
B
持续不提刀钻削
C
视孔深决定是否提刀
D
视孔深决定是否在孔底停留后提刀
老师点评：
11

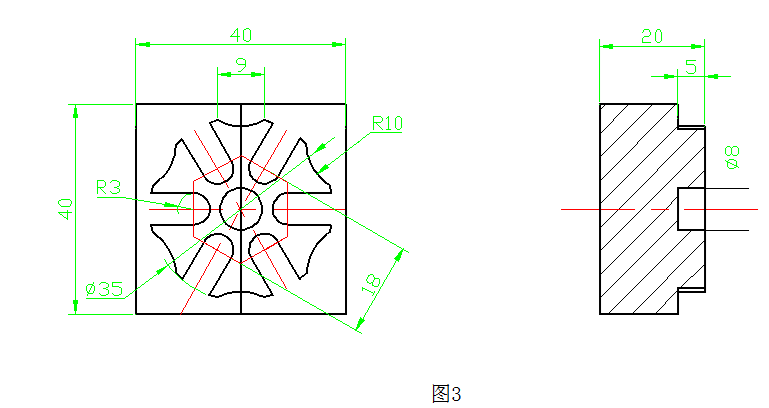

加工图3所示工件，毛坯尺寸40mmx40mmx20mm，材料为铸铝。补齐程序和注释中划线处的有关内容。（将答案填写在表格对应的题号下）（每空2分，共30分）
各基点的坐标值如下表所示：
|
基点 |
X |
Y |
基点 |
X |
Y |
|
1 |
17.2 |
3 |
4 |
17.2 |
-3
|
|
2 |
9 |
3 |
5 |
16.9 |
-4.6 |
|
3 |
9 |
-3 |
6 |
12.4 |
-12.4 |
|
程序 |
注释 |
|
AAA.MPF |
主程序名AAA |
|
T1D1 M06 |
调用1号刀具1号刀补（半径补偿值为R8) |
|
G17 G90 G54 G00 X0 Y0 Z50 S800 M03 |
设置初始参数 |
|
M08 |
开冷却液 |
|
G00 X40 Y0 |
设置程序起始点 |
|
G01 Z-5 （1） |
直线插补至零件表面，进给率为80mm/min |
|
（2） |
调用L01子程序去除余量 |
|
G74 Z1=0 |
Z向退刀，回参考点准备换刀 |
|
（3） |
主轴停转 |
|
（4） |
冷却液关 |
|
T2D1 M06 |
调用（5）号刀具1号刀补 |
|
G90 G54 G00 X0 Y0 Z50 S1200 M03 |
初始设置 |
|
Z5 M08 |
靠近工件表面，冷却液开 |
|
G01 Z-5 F80 |
Z向进刀，切深（6） |
|
L02 |
调用L02子程序加工∅8孔 |
|
G00 Z5 |
抬刀离开工件表面 |
|
X30 YO |
快速定位，准备精加工外轮廓 |
|
G01 Z-5 F80 |
Z向进刀，切深5mm |
|
G41 G01 X16.9 Y4.6 |
直线插补准备加工 |
|
R1=0 |
设置初始旋转角度 |
|
MA:ROT RPL=R1 |
（7） |
|
L03 |
调用L03子程序，精加工外轮廓 |
|
R1=R1-60 |
设置每次切削角度 |
|
IF(R1<=300)GOTOB MA |
条件跳转 |
|
ROT |
取消坐标系旋转 |
|
G01 Y0 |
完成加工 |
|
G40 X30 |
返回程序起刀点 |
|
G74 Z1=0 |
退刀，刀具沿Z轴方向返回参考点 |
|
M05 |
主轴停转 |
|
M09 |
冷却液关 |
|
M02 |
程序结束 |
|
L01.SPF |
子程序名L01 |
|
G01 G41 X30 Y10 |
直线插补至圆弧切入点 |
|
G03 X20 Y0 GR=10 F300 |
圆弧切入 |
|
G02 I-20 J0 |
铣削整圆 |
|
G03 X20 Y-10 CR=10 |
圆弧切出 |
|
G01 G40 X40 Y0 |
返回程序起刀点 |
|
M17 |
程序结束 |
|
L02.SPF |
子程序名L02 |
|
G01 G41 X3 Y1 F150 |
整圆铣削加工∅8孔 |
|
G02 X0 Y4 CR=3 |
|
|
G02 I0 J-3 |
|
|
G02 X-3 Y1 CR=3 |
|
|
G01 G40 X0 Y0 |
|
|
M17 |
子程序结束 |
|
L03.SPF |
子程序名（8） |
|
G02 X17.2 Y3 CR=17.5 |
圆弧插补至基点1 |
|
G01 X（9） Y（10） |
直线弧插补至基点2 |
|
G03 Y（11） I（12） J（13） |
圆弧插补至基点3 |
|
G01 X17.2 Y-3 |
直线弧插补至基点4 |
|
G02 X（14） Y（15） CR=17.5 |
圆弧插补至基点5 |
|
G03 X12.4 Y-12.4 CR=10 |
圆弧插补至基点6 |
|
M17 |
子程序结束 |
|
题号 |
（1） |
（2） |
（3） |
（4） |
（5） |
|
答案 |
|||||
|
题号 |
（6） |
（7） |
（8） |
（9） |
（10） |
|
答案 |
|||||
|
题号 |
（11） |
（12） |
（13） |
（14） |
（15） |
|
答案 |

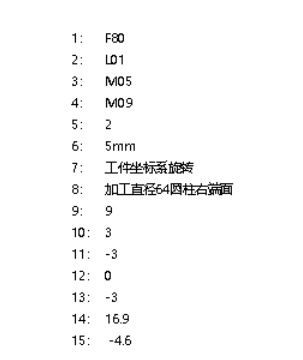

学生答案：
12

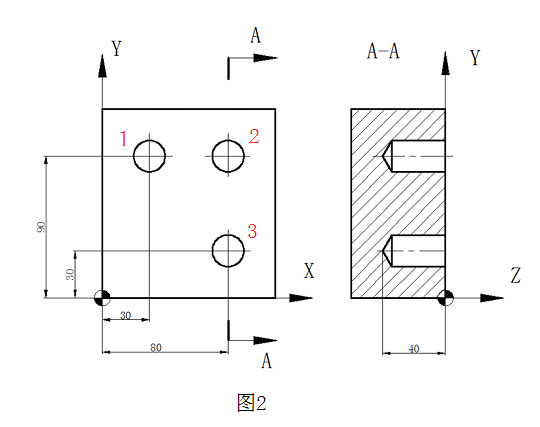

使用CYCLE81循环对图2中的3个孔进行加工。补齐程序和注释中划线处的有关内容。（将答案填写在表格对应的题号下）（每空2分，共20分）
|
程序 |
注释 |
|
CYCLE81.MPF |
程序名 |
|
G17 G90 S300 M03 F150 T1D1 |
调用1号刀具及其刀补，设定（1）面为工作面，钻孔进给率为150mm/min |
|
G00 X（2） Y（3） Z50 |
将刀具移至第1孔位置 |
|
CYCLE81(（4）,（5）,（6）,（7）) |
调用循环，设定返回平面Z10，参考平面Z2，安全间隙2mm，钻孔深40 |
|
X80 |
将刀具移至第（8）个孔位置点 |
|
（9）(10,0,2,40) |
用增量值最后钻孔深度DPR=40代替绝对值DP=-40 |
|
Y30 |
将刀具移至第（10）个孔位置点 |
|
CYCLE81(10,2,0,-40) |
将参考平面提高2mm(RFT=2),安全间隙SDIS=0 |
|
M05 |
主轴停转 |
|
M02 |
程序结束 |
|
题号 |
（1） |
（2） |
（3） |
（4） |
（5） |
|
答案 |
|||||
|
题号 |
（6） |
（7） |
（8） |
（9） |
（10） |
|
答案 |
学生答案：
13

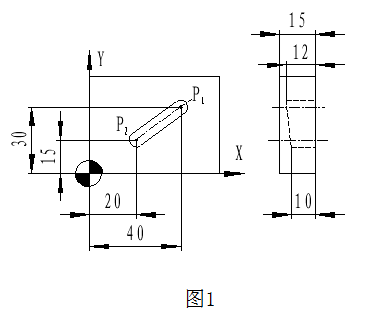

编制程序，加工图1所示键槽。要求：深度进给率为80mm/min，平面进给率为300mm/min。补齐程序和注释中划线处的有关内容。（将答案填写在表格对应的题号下）（每空2分）
|
程序 |
注释 |
|
AA88.MPF |
主程序 |
|
M03 S700 |
设定主轴转速为700r/min |
|
G90 G00 X（1） Y（2） Z（3） |
刀具快速靠近工件，点定位至P1点上方5mm处 |
|
G01 Z-12 （4） |
直线插补至深度Z-12，进给率为80mm/min |
|
X20 Y15 Z-10 （5） |
直线插补至P2点，进给率为300mm/min |
|
G00 Z100 |
快速退刀至Z100 |
|
X100 Y100 |
刀具远离工件 |
|
M05 |
主轴停转 |
|
M02 |
程序结束 |
|
题号 |
（1） |
（2） |
（3） |
（4） |
（5） |
|
答案 |
学生答案：
